Grafos

Un grafo es un modelo matemático que permite representar relaciones entre objetos. Un grafo está compuesto por nodos (o vértices) y aristas (o enlaces) que conectan pares de nodos.

Formalmente un grafo se define como

donde:

$V$: Conjunto de vértices

$E$: Conjunto de aristas. Las aristas conectan pares de vértices.

Además se cumple que $E \subseteq V \times V$. Esto quiere decir que cada arista une un par de vértices.

$|V|$: Cardinal de V (denota la cantidad de vértices del grafo).

$|E|$: Cardinal de E (denota la cantidad de aristas).

Entre un par cualquiera de vértices sólo puede haber una arista. Por lo tanto siempre se cumple que:

Si entre cada par de vértices se puede tener más de una arista, entonces se trata de un multigrafo. En esta materia no vamos a estudiar multigrafos.

Ver más sobre multigrafos

1Grafos dirigidos y no dirigidos¶

Los grafos se pueden clasificar en dirigidos y no dirigidos. En un grafo dirigido, las aristas tienen una dirección y conectan un vértice de origen con un vértice de destino. En cambio, en un grafo no dirigido, las aristas no tienen dirección y simplemente conectan dos vértices.

Por ejemplo, en la siguiente imagen se observa las relaciones de amistad en una red social, donde las relaciones son simétricas, es decir, si A es amigo de B, entonces B es amigo de A. Estas relaciones se pueden representar con un grafo no dirigido.

Los grafos dirigidos permiten representar relaciones asimétricas entre dos nodos, por ejemplo en la red social X (anteriormente Twitter), si A sigue a B, las publicaciones de B aparecerán en el feed de A, pero si B no sigue a A, las publicaciones de A no aparecerán en el feed de B.

El plan de estudios de una carrera es otro ejemplo que se puede modelar con un grafo dirigido, donde las materias son los nodos y las aristas indican las correlativas que se deben aprobar antes de cursar una materia.

Los grafos dirigidos también se denominan digrafos.

Como se observa en la última figura hay vértices que no están conectados a otros vértices. Un grafo puede tener vértices “desconectados”.

2Grafos conexos¶

Un grafo no dirigido se dice conexo si existe un camino entre cada par de vértices, es decir, para cualquier par de vértices, se puede llegar de uno al otro siguiendo las aristas del grafo. Para grafos conexos no dirigidos se cumple que:

En grafos dirigidos como las aristas tiene un sentido, se puede distinguir entre grafos dirigidos fuertemente conexos o debilmente conexos

Un grafo dirigido es fuertemente conexo si, para cualquier par de vértices elegidos al azar ($u$ y $v$), existe:

1. Un camino dirigido que va desde $u$ hasta $v$.

2. Un camino dirigido que va desde $v$ hasta $u$.

Mientras se considera que un grafo dirigido es debilmente conexo si el grafo subyacente es conexo.

3Grafos ponderados y no ponderados¶

Un grafo se dice que es ponderado si cada arista tiene un peso o costo asociado. Este peso puede representar diferentes cosas, como la distancia entre dos nodos o el tiempo necesario para recorrer una arista. Por otro lado, un grafo es no ponderado si sus aristas no tienen pesos.

4Definiciones¶

4.1Camino¶

Un camino en un grafo (dirigido o no dirigido) es una secuencia de vértices en la que cada par de vértices adyacentes está conectado por una arista. Un camino puede ser simple (sin vértices repetidos) o tener ciclos (vértices repetidos). En general cuando se habla sólo de camino se refiere a un camino simple sin ciclos.

Costo de un camino¶

El costo de un camino en un grafo ponderado es la suma de los pesos de las aristas que lo componen. En un grafo no ponderado, se puede considerar que todas las aristas tienen el mismo costo (costo de 1) y el costo del camino representa la cantidad de aristas que lo componen.

En la figura anterior el costo del camino $A-E$ en el grafo no dirgido es:

mientras que el costo del ciclo en el grafo dirigido es:

4.2Grafo Dirigido Acíclico¶

Es un grafo cuyas aristas son dirigidas y no presenta ciclos, también conocidos como DAG por su sigla en inglés (Directed Acyclic Graph). Los DAG son un tipo de grafo con amplias aplicaciones y se utilizan en diversas áreas como la informática, la biología, etc.

Visto de otra forma si partimos de un vértice cualquiera del grafo no existe ningún camino que permita regresar al mismo vértice.

4.3Grado de entrada¶

El grado de entrada de un vértice en un grafo dirigido es el número de aristas que llegan a ese vértice. En otras palabras, es la cantidad de aristas entrantes que tiene un vértice.

Por ejemplo en el grafo anterior el grado de entrada del vértice $V_5$ es 3

4.4Grado de salida¶

El grado de salida de un vértice en un grafo dirigido es el número de aristas que salen de ese vértice. En otras palabras, es la cantidad de aristas salientes que tiene un vértice.

Por ejemplo en el grafo anterior el grado de salida del vértice $V_5$ es 0

Fuente¶

Es un vértice cuyo grado de entrada es 0

Sumidero¶

Es un vértice cuyo grado de salida es 0

5Representación de grafos¶

En estructuras de datos hay al menos dos formas de representar un grafo. Usando una lista de adyacencia o una matriz de adyacencia.

5.1Matriz de adyacencia¶

Dado el siguiente grafo $G=(V, A)$

donde

Se numeran los vértices del grafo desde 0 hasta $n-1$ y se genera una matriz de adyacencia $M$ de tamaño $n \times n$ donde $M[i][j]$ representa el peso de la arista que conecta el vértice $V_i$ con el vértice $V_j$. Si no hay arista entre $V_i$ y $V_j$, se puede representar con un valor especial, como $\infty$ o $-$.

La matriz de adyacencia es una representación eficiente para grafos densos, donde el número de aristas es cercano al número máximo posible ($|V|^2$). Sin embargo, puede ser ineficiente en términos de espacio para grafos dispersos, donde el número de aristas es mucho menor que el número máximo posible. En la matriz de ejemplo solo unos pocos elementos son diferentes de ‘-’.

Una ventaja de esta representación es que permite verificar rápidamente si existe una arista entre dos vértices, simplemente consultando el valor en la matriz.

Para representar grafos no ponderados se acostumbra poner un 1 donde hay una arista y 0 en el resto de la matriz.

Si el grafo es no dirigido, la matriz de adyacencia será simétrica, por ejemplo la matriz de adyacencia para el siguiente grafo:

5.2Listas de adyacencias¶

La lista de adyacencia es otra forma de representar un grafo. En lugar de usar una matriz, se utiliza una lista de listas (o un diccionario) donde cada vértice tiene una lista de sus vecinos adyacentes y el peso de la arista que los conecta.

Para el grafo dirigido anterior la lista de adyacencia sería:

En cada nodo de la lista se almacena el par $(vecino, peso)$ que representa la arista que conecta el vértice con su vecino.

A continuación la lista de adyacencia para el grafo no dirigido del punto anterior:

6Grafos en Python¶

En Python existen varias bibliotecas que facilitan la representación y manipulación de grafos. Vamos a usar NetworkX para representar grafos y Matplotlib para visualizarlos.

NetworkX proporciona estructuras de datos y algoritmos eficientes para trabajar con grafos, lo que facilita tareas como la búsqueda de caminos, la detección de ciclos y el análisis de redes.

Ambas bibliotecas se deben instalar previamente.

pip install networkx matplotlib

Los vértices deben ser de tipos hashables, es decir, cualquier tipo que pueda ser clave de un diccionario. Los tipos inmutables como cadenas, números o tuplas suelen ser una buena elección para usarlos como identificadores de nodos.

6.1Crear grafos¶

Existen varias formas de crear un grafo. A continuación algunas de las más usuales:

Graph()

Para crear un grafo simple, vacío y no dirigido.

DiGraph()

Para crear un grafo dirigido incialmente vacío.

Para agregar aristas se puede usar:

add_edge(u, v, weight=w)

Para agregar una arista desde el nodo u al nodo v con un peso w. Si el grafo es no dirigido, también se agregará la arista en la dirección opuesta. Si los nodos u y v no existen en el grafo, se agregarán automáticamente.

add_weighted_edges_from(iterable)

Para agregar múltiples aristas de una sola vez desde un iterable de tuplas (u, v, w). Si se omite el peso, se asumirá un peso de 1.

add_edges_from(iterable)

Para agregar múltiples aristas de una sola vez desde iterable de tuplas (u, v, d). El último parámetro, opcional, puede ser un diccionario con atributos de la arista.

También se pueden agregar nodos individuales

add_node(n)

Para agregar un nodo n al grafo.

add_nodes_from(iterable)

Para agregar múltiples nodos desde un iterable. Cada elemento puede ser un nodo o una tupla de la forma (n, d), donde n es el nodo y d es un diccionario con los atributos opcionales.

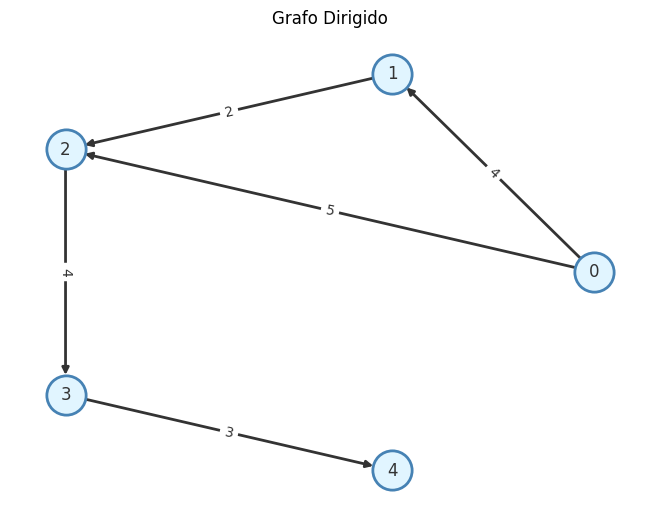

6.2Graficar grafos¶

Networkx incluye interfaces para la visualización de grafos en Matplotlib y Graphviz.

La interfaz networkx.drawing.nx_pylab provee funciones que permiten crear y usar figuras con ejes de Matplotlib.

import networkx as nx
import matplotlib.pyplot as plt  # permite crear figuras, mostrarlas, etc.

# Crear un grafo dirigido
G = nx.DiGraph()

# Agregar nodos y aristas
G.add_weighted_edges_from([(0, 1, 4), (0, 2, 5), (1, 2, 2), (2, 3, 4), (3, 4, 3)])

# Dibujar el grafo
# pos = nx.spring_layout(G) # posiciones para todos los nodos
pos = nx.circular_layout(G)
# pos = nx.shell_layout(G)
# pos = nx.kamada_kawai_layout(G)
nx.draw(
    G,
    pos,
    with_labels=True,  # etiquetar nodos
    node_size=800,  # tamaño de los nodos
    node_color="#e1f5ff",  # color de los nodos (azul claro)
    edgecolors="#4682b4",  # color del borde de los nodos (azul acero)
    linewidths=2,  # grosor del borde de los nodos
    font_size=12,  # tamaño de la fuente
    font_color="#333333",  # color de la fuente
    edge_color="#333333",  # color de las aristas
    width=2,  # grosor de las aristas
)
edge_labels = nx.get_edge_attributes(G, "weight")  # Obtener los pesos de las aristas
nx.draw_networkx_edge_labels(
    G, pos, edge_labels=edge_labels, font_color="#333333"
)  # Dibujar las etiquetas de las aristas
plt.title("Grafo Dirigido")  # Título de la figura
plt.show()  # Mostrar la figura

Un layout es un diccionario {nodo: (x, y)} con la posición de cada vértice. NetworkX incluye varios algoritmos para calcular layouts.

spring_layout

Posiciona nodos con un modelo de fuerzas.

circular_layout

Posiciona nodos en un círculo.

shell_layout

Posiciona nodos en capas concéntricas.

kamada_kawai_layout

Posiciona nodos minimizando la energía de un sistema de resortes.

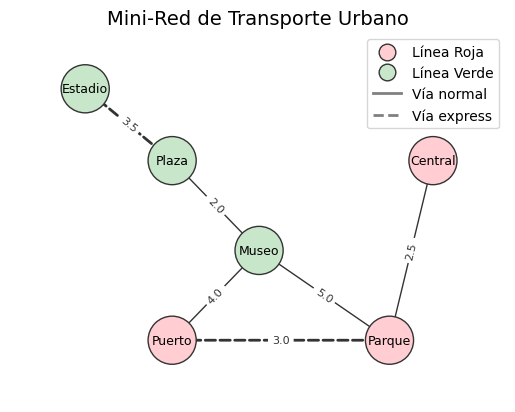

6.3Ejemplo: Grafo de una red de transporte¶

import networkx as nx
import matplotlib.pyplot as plt
from matplotlib.lines import Line2D

# Crear grafo dirigido (direcciones de rutas posibles)
G = nx.DiGraph()

# 1) Agregar estaciones (nodos) con atributos
G.add_node("Central", tipo="Terminal", linea="Roja")
G.add_node("Parque", tipo="Normal", linea="Roja")
G.add_node("Puerto", tipo="Normal", linea="Roja")
G.add_node("Museo", tipo="Normal", linea="Verde")
G.add_node("Plaza", tipo="Terminal", linea="Verde")
G.add_node("Estadio", tipo="Normal", linea="Verde")

# 2) Agregar conexiones (aristas) con atributos
G.add_edge("Central", "Parque", distancia=2.5, tipo="normal")
G.add_edge("Parque", "Puerto", distancia=3.0, tipo="express")
G.add_edge("Puerto", "Museo", distancia=4.0, tipo="normal")
G.add_edge("Museo", "Plaza", distancia=2.0, tipo="normal")
G.add_edge("Plaza", "Estadio", distancia=3.5, tipo="express")
G.add_edge("Parque", "Museo", distancia=5.0, tipo="normal")

# 3) Dibujar grafo
# Definimos posiciones manualmente para mejorar la visualización y cumplir requerimientos
pos = {
    "Puerto": (0, 0),
    "Parque": (5, 0),
    "Museo": (2, 2.5),
    "Plaza": (0, 5),
    "Central": (6, 5),
    "Estadio": (-2, 7),
}

# Colores de nodos según línea
colores_lineas = {"Roja": "#ffcdd2", "Verde": "#c8e6c9"}
node_colors = [colores_lineas[G.nodes[n]["linea"]] for n in G.nodes()]

# Grosor y estilo de aristas según tipo de vía
edge_widths = [2 if G[u][v]["tipo"] == "express" else 1 for u, v in G.edges()]
edge_styles = [
    "dashed" if G[u][v]["tipo"] == "express" else "solid" for u, v in G.edges()
]

# Dibujar nodos
nx.draw_networkx_nodes(
    G, pos, node_color=node_colors, node_size=1200, edgecolors="#333333"
)

# Dibujar aristas
for i, (u, v) in enumerate(G.edges()):
    nx.draw_networkx_edges(
        G,
        pos,
        edgelist=[(u, v)],
        width=edge_widths[i],
        style=edge_styles[i],
        arrows=True,
        edge_color="#333333",
    )

# Etiquetas de nodos
nx.draw_networkx_labels(G, pos, font_size=9)

# Etiquetas de aristas (distancia)
edge_labels = {(u, v): f'{G[u][v]["distancia"]}' for u, v in G.edges()}
nx.draw_networkx_edge_labels(
    G, pos, edge_labels=edge_labels, font_color="#333333", font_size=8
)

# Leyenda
legend_elements = [
    Line2D(
        [0],
        [0],
        color="#ffcdd2",
        marker="o",
        linestyle="None",
        markersize=12,
        label="Línea Roja",
        markeredgecolor="#333333",
    ),
    Line2D(
        [0],
        [0],
        color="#c8e6c9",
        marker="o",
        linestyle="None",
        markersize=12,
        label="Línea Verde",
        markeredgecolor="#333333",
    ),
    Line2D([0], [0], color="gray", linewidth=2, linestyle="solid", label="Vía normal"),
    Line2D(
        [0], [0], color="gray", linewidth=2, linestyle="dashed", label="Vía express"
    ),
]
plt.legend(handles=legend_elements, loc="upper right", fontsize=10)

plt.title("Mini-Red de Transporte Urbano", fontsize=14)
plt.axis("off")
plt.margins(0.2)  # Márgenes para evitar recortes
plt.show()

7Recursos para profundizar¶

• Documentación de NetworkX

• Tutorial de Matplotlib

• Introducción a grafos y redes con Python

• NetworkX Tutorial
